产品简介

JY2600是公司研发生产的X射线车辆检测系统，该系统利用X光射线透射成像原理生成透视图像，由射线装置发出的扇形射线透过车辆及装载的货物，被安装在另一侧的成像器接收。由于各种物品不同部位的密度不同，对X射线的吸收程度不同，造成了成像器输出的信号强度不同，将成像器输出信号经图像处理后即可生成车辆装载的物品的轮廓和形态相关的图像，从而区分是否有可疑危险品情况，达到检查目的。

产品优势

• ● 速度快
• 被检车辆以3~30km/h的速度行驶通过，几秒钟内完成检测。标准货车的检测速度<5s（按15km/h的速度行驶）。

• ● 自动化
• 利用X光透视检测模式自动检测，不需要人工干预。自动智能分析：以智能模型为基础，构建整套检测流程，使车辆在行驶中即可检查，可自动判别报检车辆情况。

• ● 安全性
• 系统中只允许有一辆车在待检区域，前、后栏杆为互锁。标识标线：如禁止大客车和行人进入X射线车道、辐射监督区域。邻道防护挡板，保护相邻车道辐射安全。

• ● 先进性
• 系统采用了主流的一体化化射线机和线阵CMOS的成像器，使得透视成像的图像质量比同类产品高。采用自动出束控制技术，大大地延长了射线管的使用寿命，可达到10000小时以上。

• ● 可靠性
• 采用了自动出束控制技术的X光射线管，连续使用可达10000小时以上。按照车辆检测系统的使用情况，寿命将会更长。系统和产品均采用模块化结构设计，系统可24小时全天候运行。

• ● 经济性
• 系统采用模块化结构设计，占地面积小，直接安装于安全岛上。产品采用模块化结构设计和双开门结构，使得维护方便、快捷。

• ● 定制化
• 根据客户需求和现场情况，提供定制化解决方案。

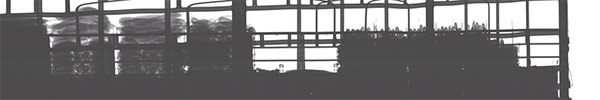

扫描样图

技术指标

• ● X射线源子系统
• 管电压160kv、管电流0.3~1.2mA，电压与电流均无级可调；

• ● X透照图像采集子系统
• 有效长度2400mm、像素值<2.5mm；

• ● 扫描车辆时间
• <5s（15 km/h的行驶速度）；

• ● 被扫描车辆尺寸
• 宽3.5m，高4.5m，长度不限（依据车道安全岛的长度）；

• ● 检测速度
• 3~15km/h；

• ● 检测方式
• 司机自驾车通过检测通道，系统自动避让驾驶室后检测车厢；

• ● 安全可靠
• 主动避让驾驶室；

• ● 检测项目
• 车厢负载情况以及混装货物位置等；

• （1）实时显示车厢内部情况；

• （2）自动判别货物位置情况。

图像处理系统：

• 图像软件直观、系统检测过程中无需工作人员操作，带有提示报警、历史查询、打印表格等功能，可查询历史车辆的过往情况。

• ● 主界面显示系统当前状态（自动、手动）、车辆位置，车速等信息；

• ● 查询界面中包含牌号、时间、结果、判定结果、车型、入口、出口、收费结果、免税金额、补交金额、检验员等信息；

• ● 可选择固定时间或固定检验员进行表格的生成；

• ● 原始图像存储格式采用his格式，并能转换通用、标准的图像存储格式；

• ● 被存储的图像将保存车辆侧身实时图像、X光透照图像、车头图像、车牌号码、判断结果、收费金额等信息。
